У промислових об’єктах, комерційних будівлях і системах розподілу електроенергії по всьому світу,однофазні цифрові панельні вольтметри змінного струмунадають точні показники напруги день за днем. Оператори покладаються на ці інструменти для підтримки безпечних умов роботи та захисту чутливого обладнання. Але є питання, яке ставлять рідко, і відповідь може бути більш тривожною, ніж ви думаєте.
Сучасні електричні мережі піддаються впливу широкого спектру завад. Серед найбільш шкідливих є миттєві перенапруги — короткі стрибки напруги, які тривають від кількох мілісекунд до кількох секунд. Удар блискавки поблизу, перемикання великих індуктивних навантажень або збій в іншому місці мережі можуть спричинити ці небезпечні події. Якщо ваш однофазний цифровий панельний вольтметр змінного струму не в змозі виявити їх, наслідки можуть бути нерівними протягом усієї вашої роботи.
наGomelong, ми витратили понад 15 років на виробництво лічильників електроенергії та цифрових панельних інструментів для світового ринку. Наш досвід показав, що багато керівників об’єктів та інженерів припускають, що їхні панельні лічильники фіксують усе, що відбувається на їхніх лініях. Але чи виправдане таке припущення?
Миттєві перенапруги не є рідкістю. Вони трапляються частіше, ніж усвідомлюють більшість операторів. Різниця між лічильником, який фіксує ці події, і тим, який пропускає їх, часто зводиться до однієї специфікації: часу відгуку.
Традиційні аналогові вольтметри мають властиві обмеження. Їхні рухомі котушки вимагають механічного руху, щоб вказати показання, запроваджуючи природне демпфування, яке сповільнює їхню реакцію на швидкі зміни. Хоча це згладжує короткочасні коливання на дисплеї, це також означає, що оператор ніколи не бачить короткочасних перенапруг.
Цифрові лічильники працюють інакше. Вони пробують вхідну напругу через окремі інтервали, перетворюють ці зразки в цифрові значення, а потім обчислюють і відображають результат. Частота дискретизації та швидкість обробки визначають, чи буде вловлено миттєве перевищення напруги чи повністю пропущено.
У наступній таблиці показано, як різний час відгуку впливає на виявлення миттєвих перенапруг:
| Час відгуку | Фіксує тимчасові події | Типове застосування |
|---|---|---|
| ≥ 1 секунда | Мінімальний — більшість короткочасних стрибків повністю пропущені | Проста індикація присутності, моніторинг низької критичності |
| 500 мс - 1 с | Обмежено — фіксує лише довготривалі події | Загальний моніторинг живлення, нечутливе обладнання |
| 200 мс - 500 мс | Помірний — виявляє деякі перехідні процеси перемикання | Промислове застосування з помірною чутливістю |
| ≤ 200 мс | Високий — фіксує більшість миттєвих перенапруг | Захист чутливого обладнання, гарантія якості |
| < 50 мс | Винятково — виявлення майже в реальному часі | Критична інфраструктура, моніторинг лабораторного рівня |
Час відгуку багатьох стандартних цифрових панельних лічильників на ринку перевищує одну повну секунду. У цей час шкідливий стрибок перенапруги може з’явитися і зникнути абсолютно непомітно для вимірювального приладу — навіть якщо чутлива електроніка може зазнавати кумулятивного або негайного пошкодження.
Навіть якщо час відгуку лічильника є відносно швидким, є ще одне зауваження. Більшість панельних лічильників оновлюють свої цифрові дисплеї з фіксованою швидкістю, часто від двох до п’яти разів на секунду. Скачок напруги тривалістю 50 мілісекунд — цього достатньо, щоб навантажити джерела живлення або пошкодити напівпровідникові компоненти — може легко статися між оновленнями дисплея, не залишаючи слідів на зчитуванні.
Ось чому якість aоднофазний цифровий панельний вольтметр змінного струмуне можна судити лише за його точністю відображення в стаціонарних умовах. Справжня міра його цінності полягає в тому, як він працює в динамічних умовах реального світу — саме в ті моменти, коли вам найбільше потрібна надійна інформація.
Компанія Gomelong розробила серію однофазних цифрових панельних вольтметрів змінного струму з урахуванням цих практичних завдань. Наші прилади використовують передові методи вибірки змінного струму для вимірювання напруги в електромережі. Завдяки програмованим параметрам, доступним безпосередньо з клавіш на панелі, оператори можуть налаштувати лічильник відповідно до конкретних вимог свого застосування. Лічильники також розроблені з антивібраційною конструкцією, високою точністю та стабільністю, завдяки чому вони здатні вимірювати ефективні значення змінного струму навіть у середовищах із серйозними гармонійними спотвореннями.
Одна непомічена миттєва перенапруга може не викликати негайного помітного ефекту. Але ризики накопичуються з часом, і наслідки можуть проявлятися несподівано.
Сучасні промислові системи управління покладаються на чутливі електронні компоненти — програмовані логічні контролери (PLC), частотно-регулювальні приводи (VFD), джерела живлення та пристрої на основі мікропроцесорів. Ці компоненти мають певні допуски напруги. Повторний вплив перенапруг, навіть тих, що тривають лише мілісекунди, прискорює старіння конденсаторів, погіршує роботу напівпровідникових переходів і збільшує частоту відмов модулів живлення.
Без виявлення немає документації. Без документації неможливо пов’язати несправності обладнання з проблемами якості електроенергії на вході. Результатом є реактивне технічне обслуговування, а не проактивний захист — і значно вищі довгострокові витрати.
Для установ, які відстежують тенденції напруги для забезпечення якості або відповідності нормативним вимогам, пропущені події перенапруги створюють прогалини в записі даних. Виробнича серія, яка зазнає непомічених коливань напруги, може давати результат, який відповідає специфікаціям на основі записаних даних, але фактичне електричне середовище під час виробництва розповідає іншу історію.
Окрім проблем із пошкодженням обладнання та цілісністю даних, існують наслідки для безпеки. У деяких випадках постійна або повторювана перенапруга може викликати напругу в ізоляційних системах, збільшуючи ризик виникнення дуги або відмови обладнання під навантаженням. Оператори, які ніколи не бачать попереджувальних знаків, не можуть вживати запобіжних заходів.
Продумано сконструйований однофазний цифровий панельний вольтметр змінного струму усуває ці ризики за допомогою кількох рівнів можливостей.Gomelongпропонує чотири окремі серії — X, K, D і S — кожна з яких розроблена для різних вимог застосування.
Серія X забезпечує повне вимірювання електричних параметрів струму, напруги, потужності, частоти та коефіцієнта потужності з прямим відображенням і класом точності 0,5. Серія K додає три аналогові виходи передачі величини (4-20 мА) і додатковий інтерфейс зв'язку RS485 з протоколом Modbus-RTU. Серія S представляє програмовану функцію тривоги з можливостями релейного виходу та телесигналізації через порт RS-485, що дозволяє лічильнику активно сповіщати операторів про виникнення аномальних умов напруги, а не пасивно відображати значення, які можуть бути пропущені.

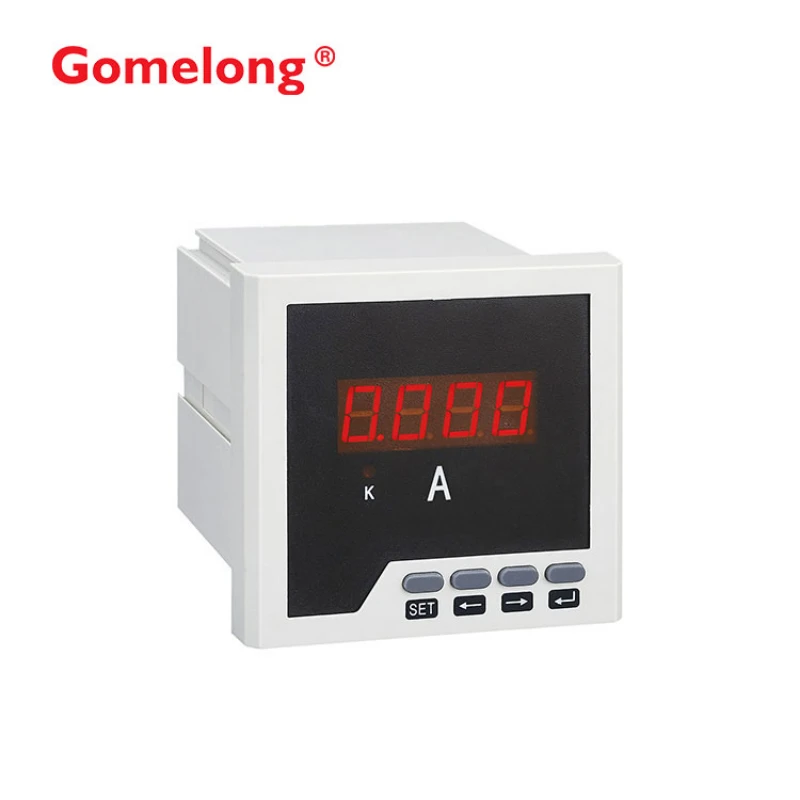

Крім того, кожен однофазний цифровий панельний вольтметр змінного струму Gomelong оснащений високоякісним світлодіодним дисплеєм із використанням дорогих інтегральних мікросхем із кнопками програмування, розрахованими на 100 000 натискань клавіш. У конструкції панелі використовуються імпортні високомолекулярні сполуки, які стійкі до кислот, лугів, високих температур і корозії, забезпечуючи надійну роботу навіть у складних промислових умовах.
Оцінюючи однофазний цифровий панельний вольтметр змінного струму для вашого застосування, певні технічні специфікації дають суттєве уявлення про його здатність виявляти миттєві події перенапруги.
| Параметр | Стандартна пропозиція | Що це означає для виявлення перенапруги |
|---|---|---|
| Клас точності | 0.5 | Надійна точність вимірювань за нормальних умов |
| Діапазон частот | 45-65 Гц | Охоплює глобальні енергосистеми (50/60 Гц) |
| Метод вимірювання | Техніка вибірки змінного струму | Цифрова дискретизація вхідного сигналу |
| Програмоване масштабування | Клавіша на передній панелі регулюється | Гнучка конфігурація співвідношення на місці |
| Протокол зв'язку | Modbus-RTU (RS485) | Віддалений моніторинг і інтеграція сигналізації |
| Функціональність сигналізації | Доступний (Серія S) | Активне сповіщення про ненормальну напругу |
| Тип дисплея | Світлодіод, 4 цифри | Висока видимість зчитування в реальному часі |
Для Gomelong ці специфікації — це не просто цифри в таблиці даних — вони представляють реальні інженерні рішення, прийняті для забезпечення надійної роботи. Наші однофазні цифрові панельні вольтметри змінного струму побудовані на підприємствах, які мають сертифікати управління якістю ISO 9001 та ISO 14001 управління навколишнім середовищем. Лічильники також мають ліцензії на вимірювання CE, ROHS, CCC і CMC, а також ліцензію на експорт якості, що підтверджує їх відповідність міжнародним стандартам.
Лічильник, який виявляє перенапругу, є цінним. Лічильник, який комусь про це розповідає, незамінний. Gomelong задовольняє цю вимогу за допомогою додаткового зв’язку RS485 з протоколом Modbus-RTU, що забезпечує інтеграцію з ПЛК, комп’ютерами промислового керування та системами диспетчерського керування. Коли виникає подія перенапруги, інформація може бути зареєстрована, відображена на екранах HMI та використана для запуску автоматичних відповідей, а не просто втрачена між оновленнями дисплея.
Лічильники також програмуються на місці, що дозволяє операторам регулювати параметри співвідношення безпосередньо з передньої панелі, не вимагаючи спеціального програмного забезпечення або відключеного обладнання для програмування. Ця функція спрощує введення в експлуатацію та модифікацію, коли конфігурація системи змінюється з часом.
A1: Відповідний час відповіді залежить від конкретних вимог програми. Для загального моніторингу живлення в комерційних будівлях час відгуку від 500 мілісекунд до 1 секунди може бути прийнятним для виявлення подій перенапруги, що тривають більше. Однак для промислових застосувань із використанням чутливого електронного обладнання, приводів зі змінною частотою або автоматизованих систем керування настійно рекомендується час відгуку 200 мілісекунд або швидше. Багато стандартних цифрових панельних лічильників оновлюють свої дисплеї з частотою від 200 до 500 мілісекунд, що визначає, як швидко зміна напруги може відображатися на показаннях. Важливо зазначити, що частота оновлення дисплея та частота дискретизації вимірювань пов’язані, але різні характеристики. Для критичних застосувань, де навіть короткі перепади напруги можуть спричинити навантаження на обладнання або пошкодження даних, розгляньте лічильники з програмованими виходами тривоги, які надають сповіщення незалежно від циклу оновлення дисплея. Якщо ваша існуюча система моніторингу не може забезпечити такий рівень реагування, ефективним рішенням може бути додавання спеціального лічильника з можливістю сигналізації для чутливих розгалужених ланцюгів.
A2: Цифрова вибірка необхідна, але недостатня для надійного миттєвого виявлення перенапруги. Ключовими факторами є частота дискретизації (як часто вимірювальний прилад вимірює напругу), алгоритм обробки (як вибіркові значення перетворюються на відображені показання) і наявність будь-якого внутрішнього усереднення або демпфування, яке може відфільтрувати короткочасні події. Деякі цифрові лічильники навмисно усереднюють кілька зразків протягом періоду в кілька циклів, щоб отримати стабільний дисплей, який фактично усуває відображення короткочасних перехідних подій. Інші лічильники можуть проводити вибірку з високою частотою, але оновлювати дисплей лише з меншими інтервалами. Щоб визначити, чи ваш однофазний цифровий панельний вольтметр змінного струму фіксує перехідні процеси, зверніться до специфікацій виробника щодо частоти дискретизації та ефективного часу відгуку. Якщо ці специфікації чітко не задокументовані, лічильник може бути розроблений не з виявленням перехідних процесів як пріоритетом. Лічильники, які пропонують програмовані виходи тривоги та комунікаційні можливості, як правило, краще підходять для моніторингу перенапруги, оскільки вони можуть повідомляти про події майже в реальному часі, а не покладатися на оператора, щоб спостерігати за швидкоплинними змінами на дисплеї.
A3: Стандартні вольтметри в основному призначені для вимірювання та відображення значень напруги в усталеному стані за нормальних робочих умов. Їхні інженерні пріоритети зазвичай включають точність при номінальній напрузі, читабельність дисплея та довгострокову надійність. Моніторинг перенапруги додає чіткі вимоги: швидша реакція на зміни напруги, настроювані порогові значення тривоги, реєстрація або передача даних про вихід за ліміт, а також здатність надійно функціонувати за наявності електричного шуму, який часто супроводжує умови перенапруги. Лічильник, призначений для моніторингу перенапруги, як правило, пропонує регульовані користувачем високі та низькі значення сигналізації, релейні або транзисторні виходи для оповіщення та порти зв’язку (наприклад, RS485 з Modbus) для інтеграції з системами керування. Наприклад, Gomelong пропонує програмовані лічильники сигналізації серії S, спеціально розроблені для систем електроенергії та промислових гірничодобувних підприємств, які потребують контролю струму та виявлення. Ці лічильники можуть вимірювати різні параметри електроенергії з високою точністю та досягати телесигналізації через порти RS-485. Вибір між стандартним лічильником і лічильником для моніторингу перенапруги в кінцевому підсумку залежить від вартості обладнання, яке захищається, і наслідків невиявлених перенапруг у вашому конкретному застосуванні.
Перш ніж зробити висновок, що ваш поточний моніторинг напруги є достатнім, подумайте про проведення простої оцінки ваших поточних налаштувань.
1. Перевірка часу відгуку — Знайдіть специфікацію часу відгуку в таблиці даних вашого глюкометра. Якщо його немає, зверніться безпосередньо до виробника. Відсутня специфікація часто вказує на те, що швидка реакція не була пріоритетом дизайну.
2. Огляд методу вибірки — з’ясуйте, чи використовує ваш глюкометр вимірювання True RMS, вимірювання середньої відповіді чи інший метод. Лічильники True RMS зазвичай забезпечують більш точні показання в умовах спотвореної форми сигналу.
3. Перевірка можливостей сигналізації — визначте, чи може ваш лічильник запускати сигнал тривоги або видавати сигнал, коли напруга перевищує попередньо встановлений поріг. Без цього ви повністю покладаєтеся на спостереження оператора в реальному часі.
4. Оцінка реєстрації даних — визначте, чи може ваш лічильник записувати мінімальні та максимальні значення та чи може він передавати ці дані в центральну систему. Однофазний цифровий панельний вольтметр змінного струму зі зв’язком RS485 і протоколом Modbus-RTU пропонує значно більшу діагностичну цінність, ніж ізольований цифровий дисплей.
5. Екологічна придатність — переконайтеся, що ваш лічильник розрахований на умови навколишнього середовища на вашому підприємстві. Екстремальні температури, вологість, вібрація та гармонійні спотворення можуть впливати на точність і надійність вимірювань. Лічильники Gomelong розроблені, щоб витримувати складні умови, показуючи панелі, виготовлені з імпортних високомолекулярних сполук, стійких до кислот, лугів, високих температур і корозії.
Жоден прилад не може вловити кожну електричну аномалію. Однак застосування однофазного цифрового панельного вольтметра змінного струму з можливостями зв’язку, програмованими пороговими значеннями тривоги та задокументованими характеристиками швидкого реагування створює основу для розуміння поведінки напруги вашої системи. Коли кілька таких лічильників розподілено по об’єкту, їхні об’єднані дані можуть виявити закономірності — наприклад, певні процеси або час доби, пов’язані з повторюваними подіями перенапруги — які залишаться невидимими з повільнішими ізольованими вимірювальними пристроями.
Питання, поставлене в заголовку: що робити, якщо ваш однофазний цифровий панельний вольтметр пропускає миттєву перенапругу? — це не просто гіпотетика. У тисячах закладів по всьому світу це відбувається щодня. Скачки напруги виникають і зникають за мілісекунди. Відображає оновлення за частки секунди. Проміжок між цими двома часовими шкалами визначає, чи є проблема задокументованою чи невидимою.
Найкращий час для оцінки ваших можливостей моніторингу напруги – до того, як станеться збій, якому можна запобігти, а не після. Уважний перегляд специфікацій ваших існуючих лічильників із подальшим стратегічним оновленням там, де є прогалини, може змінити ваше розуміння та захист вашої електричної інфраструктури.
сGomelongдіапазоноднофазний цифровий панельний вольтметр змінного струмуінструменти — від базових вимірювань (Серія X) до аналогового виходу (Серія K) і програмованої функції сигналізації (Серія S) — оператори та менеджери об’єктів мають варіанти, які відповідають їхнім конкретним вимогам моніторингу та бюджетним міркуванням. Усі продукти в нашому портфоліо створюються на підприємствах, сертифікованих ISO, підкріплених сертифікатами CE, ROHS і CCC, і підтримується компанією, яка прагне до технологічних інновацій і успіху клієнтів.
